Hvordan kan en CNC-servomotor-gevindrullemaskine forbedre præcision, produktivitet og gevindkvalitet

Artikeloversigt: A CNC Servo-Motor Gevindrullemaskineer designet til producenter, der har brug for nøjagtig, gentagelig og effektiv gevinddannende ydeevne.NERESleverer NRS-25NC/NRS-15NC-serien, med servodrevne rulleaksler og fremføringsbevægelse, op til 30 tons rulletryk og et gevinddiameterområde på φ3–φ80 mm. Denne artikel forklarer dens arbejdsfordele, tekniske specifikationer, applikationer og nøglefaktorer, der skal tages i betragtning, når du vælger en CNC-gevindvalsningsløsning.

Indholdsfortegnelse

• Hvorfor er CNC Servo-teknologi vigtig i trådrullning?
• Hvad er nøgleegenskaberne ved en CNC servomotorgevindrullemaskine?
• Hvad er de vigtigste tekniske specifikationer?
• Hvilke applikationer kan den håndtere?
• Hvilke fordele kan producenter forvente?
• Hvordan skal du vælge den rigtige trådrullemaskine?
• Hvorfor har maskinkonfiguration betydning for produktionen?
• Ofte stillede spørgsmål
• Konklusion

Hvorfor er CNC Servo-teknologi vigtig i trådrullning?

Gevindrulning er en koldformningsproces, hvor hærdede matricer lægger pres på et emne for at skabe gevind uden at skære materialet væk. For producenter, der producerer præcisionsbefæstelser, aksler, skruer, snekkerelaterede komponenter og andre gevinddele, er det afgørende at kontrollere rullens bevægelse og fremføring nøjagtigt.

En CNC Servo-Motor Gevindrullemaskine forbedrer denne proces ved at bruge servomotorer til at styre rulleakslerne og fremføringsbevægelsen. Ifølge NERES specifikationer er de to rulleaksler servodrevne, mens fremføringsakslen også bruger servostyring. Denne konfiguration giver et mere koordineret bevægelsessystem til krævende trådformningsoperationer.

Sammenlignet med en grundlæggende mekanisk opsætning kan CNC servostyring gøre produktionsparametre lettere at administrere og gentage. Dette er især værdifuldt, når producenter har brug for stabil dimensionel ydeevne på tværs af gentagne produktionsbatcher.

For købere, der undersøger en CNC Servo-Motor Gevindrullemaskine, omfatter de vigtigste overvejelser emnedimensioner, gevindstigning, rulletryk, spindelhastighed, formkonfiguration og den nødvendige produktionsmetode.

Hvad er nøgleegenskaberne ved en CNC servomotorgevindrullemaskine?

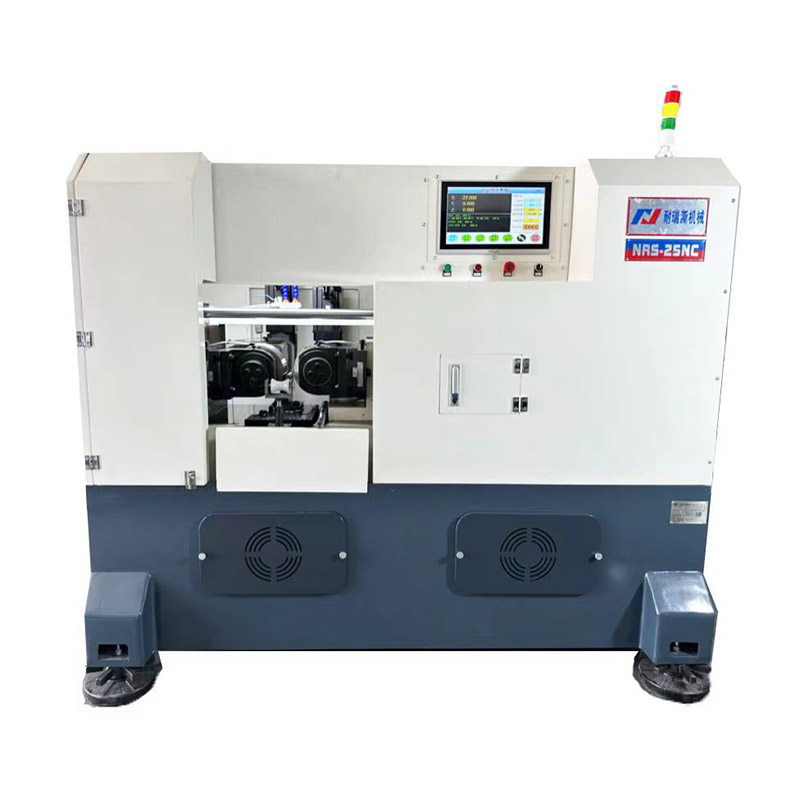

NERES NRS-25NC/NRS-15NC-serien kombinerer servodrevteknologi med en stiv gevinddannende struktur. Dens design er beregnet til at rumme både almindelige trekantede gevind og et bredere udvalg af specialiserede tandprofiler, afhængigt af de valgte rullematricer og emnetegning.

• Servo motor drev:Rulleakslerne og fremføringsbevægelsen styres gennem servomotorer.
• Høj rullekraft:Maksimalt rulletryk når 30 tons.
• Bredt emneområde:Rullegevindets ydre diameter varierer fra φ3 til φ80 mm.
• Fleksibel pitch-evne:Gevindstigninger fra 0,6 til 8,0 mm understøttes inden for de angivne specifikationer.
• Variabel spindelhastighed:Spindelhastigheden kan justeres fra 10 til 60 o/min med trinløs hastighedsregulering.
• Flere formningsmuligheder:Afhængigt af tegningen og rullekonfigurationen kan maskinen behandle snekketænder, trapezformede tænder, kugleskrue-relaterede profiler, rifling og rulleriller.

Denne kombination gør maskinen velegnet til producenter, der leder efter en fleksibel platform frem for udstyr, der er begrænset til én standardgeometri.

Hvad er de vigtigste tekniske specifikationer?

Tekniske specifikationer er kritiske, når man skal vurdere, om en maskine er egnet til en bestemt produktionslinje. Følgende tabel opsummerer de offentliggjorte specifikationer for NERES CNC servomotormodellen.

Til indføringsvalsning af almindeligt anvendte 55° og 60° trekantede gevind, angiver den offentliggjorte specifikation emner op til φ80 mm i diameter, med en maksimal stigning på 8,0 mm og en maksimal længde på 150 mm. Thru-feed valsning er også tilgængelig for almindeligt anvendte 55° og 60° trekantede gevind med stigning op til 8,0 mm, afhængigt af den relevante opsætning.

Hvilke applikationer kan den håndtere?

En af de største fordele ved servostyret gevindrulning er dens evne til at understøtte forskellige formningskrav gennem passende matricevalg og maskinkonfiguration.

Typiske behandlingsmuligheder omfatter:

• 55° og 60° trekantet gevind
• Ormetandprofiler
• Trapezformede tandprofiler
• Kugleskrue-relaterede rulleapplikationer
• Knurling operationer
• Rullende riller
• Andre tilpassede tandformer baseret på tekniske tegninger

Den faktiske bearbejdningsevne skal altid bekræftes i forhold til emnetegningen, materiale, påkrævet gevindprofil, matricedesign, diameter, stigning og produktionsmetode. Dette er især vigtigt for specialiserede komponenter, hvor standardgevinddimensioner muligvis ikke gælder.

Hvilke fordele kan producenter forvente?

1. Mere kontrolleret bevægelse

Servo-drevne rulleaksler giver koordineret bevægelseskontrol. Dette kan hjælpe producenter med at etablere gentagelige behandlingsbetingelser, når de producerer batcher af lignende komponenter.

2. Fleksible produktionsparametre

Spindelhastighedsområdet på 10–60 omdr./min. med trinløs regulering gør det muligt at justere produktionsparametre i henhold til emne- og formningskrav.

3. Høj formningskapacitet

Med et maksimalt rulletryk på 30 tons er maskinen designet til krævende koldformning. Kombinationen af ​​rullekraft og servostyret bevægelse danner grundlag for stabil produktion af passende dimensionerede gevindkomponenter.

4. Flere behandlingsmuligheder

Producenter har ikke nødvendigvis brug for separat udstyr til hver type tanddannende operation. Med passende ruller og teknisk validering kan én platform understøtte forskellige profiler, herunder gevind, rifling og rullespor.

5. Velegnet til industriel produktion

Maskinens omfattende konstruktion, 11 kW rulledrev, 5,5 kW fremdriftssystem og cirka 2100 × 1600 × 2100 mm fodaftryk gør den velegnet til industrielle produktionsmiljøer, hvor udstyrsstabilitet og repeterbarhed er vigtig.

Hvordan skal du vælge den rigtige trådrullemaskine?

Valg af en maskine udelukkende baseret på maksimalt tryk eller motoreffekt kan resultere i en uegnet konfiguration. En mere pålidelig købsproces begynder med de faktiske komponentkrav.

1. Definer emnets diameter:Bekræft den mindste og maksimale emnediameter, der kræves til produktion.
2. Bekræft gevindstigning:Sammenlign den nødvendige pitch med maskinens understøttede rækkevidde.
3. Bestem rullemetoden:Beslut om ind- eller thru-feed-rulning er passende.
4. Tjek gevindgeometri:Standard trekantede gevind og specialiserede profiler kan kræve forskellige matricer og konfigurationer.
5. Vurder produktionsvolumen:Højvolumenproduktion kan drage mere fordel af CNC-styring og automatiseret fodringsintegration.
6. Gennemgå maskinens dimensioner:Sørg for tilstrækkelig værkstedsplads til maskinen, operatøradgang, materialehåndtering og vedligeholdelse.
7. Diskuter tegningen med producenten:For ikke-standardkomponenter kan teknisk bekræftelse før køb reducere konfigurationsrisici.

NERES positionerer sig som en kinesisk producent og leverandør af trådvalsemaskiner, trådvalsematricer, gevindværktøj og relateret udstyr. Dens produktportefølje omfatter også automatiske CNC-gevindvalsemaskiner og andre gevindformende løsninger.

Hvorfor har maskinkonfiguration betydning for produktionen?

Gevindrulningsydelse afhænger af mere end selve maskinen. Forholdet mellem maskinen, valsematricer, emnemateriale, emnediameter, smøring, gevindgeometri og bearbejdningsparametre bestemmer det endelige resultat.

For eksempel kan den samme maskine kræve forskellige rulledesigns, når der skiftes fra et konventionelt trekantet gevind til en specialiseret tandprofil. Tilsvarende kan ændring af emnemateriale eller gevindstigning kræve parameterjusteringer.

En professionel leverandør bør derfor vurdere komponenttegningen, før den anbefaler den endelige konfiguration. Denne ingeniørorienterede tilgang er især nyttig for købere, der køber tilpassede trådvalsemaskiner fra en fabrik i Kina.

NERES oplyser, at dets CNC-gevindrulningsløsninger kan tilpasses efter kundens krav og yder teknisk support til at vælge passende udstyr.

Ofte stillede spørgsmål

Hvad er en CNC Servo-Motor Gevindrullemaskine?

Det er en CNC-styret gevinddannende maskine, der bruger servomotorer til at drive rulleakslerne og fremføringsbevægelsen. NERES NRS-25NC/NRS-15NC-serien er designet til gevindrulning og andre formningsoperationer såsom rifling og rulning af riller, afhængigt af rullekonfigurationen.

Hvilken gevinddiameter kan NERES-maskinen bearbejde?

Den offentliggjorte specifikation angiver et ydre diameterområde for rullegevind på φ3–φ80 mm, med et rullegevindstigningsområde på 0,6–8,0 mm.

Hvad er det maksimale rulletryk?

Det maksimale angivne rulletryk er 30 tons. Actual processing conditions should be evaluated according to the workpiece, material, thread geometry, and rolling dies.

Kan denne maskine behandle specielle tandprofiler?

Ja. Ifølge producenten kan maskinen behandle ormetænder, trapezformede tænder, kugleskrue-relaterede profiler, rifling, rulleriller og andre tandformer, når den nødvendige konfiguration bestemmes ud fra emnetegningen.

Hvad skal jeg oplyse, når jeg anmoder om et tilbud?

For at få en nøjagtig anbefaling bør købere angive emnetegning, materiale, emnediameter, færdig gevinddiameter, stigning, gevindlængde, påkrævet produktionsvolumen og foretrukken valsemetode. Disse detaljer gør det muligt for leverandøren at evaluere maskinkonfiguration og passende rullematricer mere nøjagtigt.

Konklusion

En CNC Servo-Motor Gevindrullemaskine kan være en værdifuld investering for producenter, der søger kontrolleret formning, repeterbar bearbejdning, fleksibel trådproduktion og industriel rullekapacitet. NERES NRS-25NC/NRS-15NC-serien understøtter φ3–φ80 mm rullegevinddiametre, 0,6–8,0 mm stigninger, trinløs 10–60 RPM spindelhastighed og op til 30 tons rulletryk.

Hvis du vurderer en maskine for standardgevind, specialiserede tandprofiler, rifling eller andre krav til præcisionsformning, er den bedste tilgang at matche maskinkonfigurationen til dine faktiske komponenttegninger og produktionsmål.Kontakt osmed dine emnespecifikationer og produktionskrav for at diskutere en passende CNC Servo-Motor Gevindrullemaskine-løsning fra NERES.
