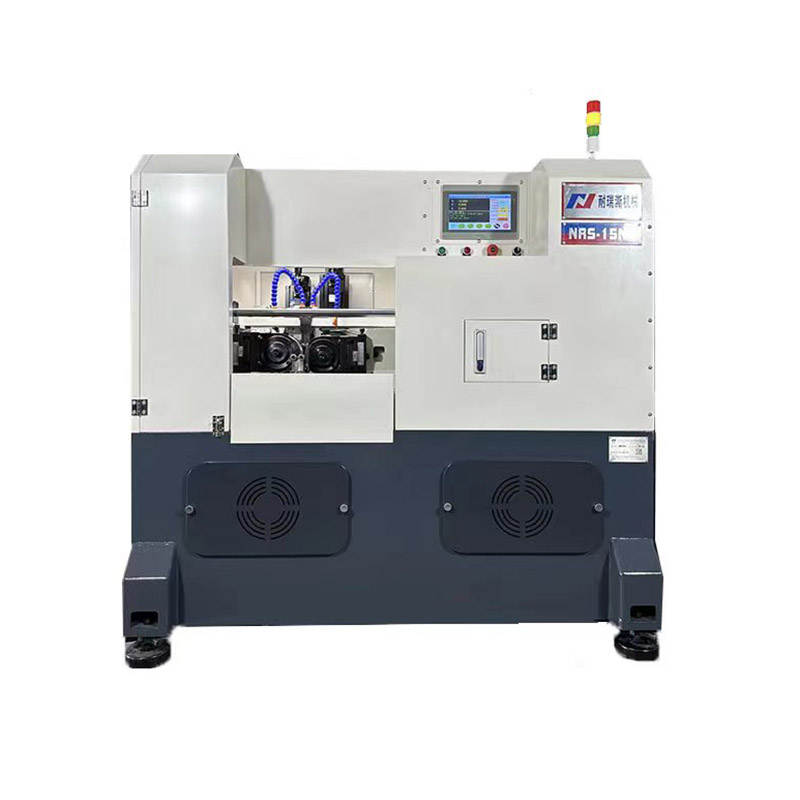

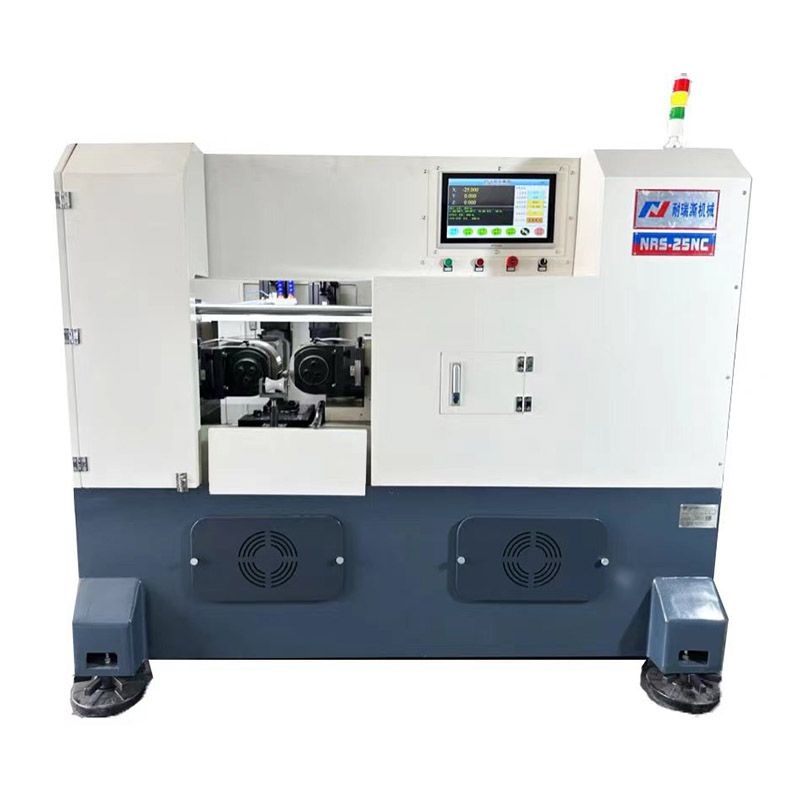

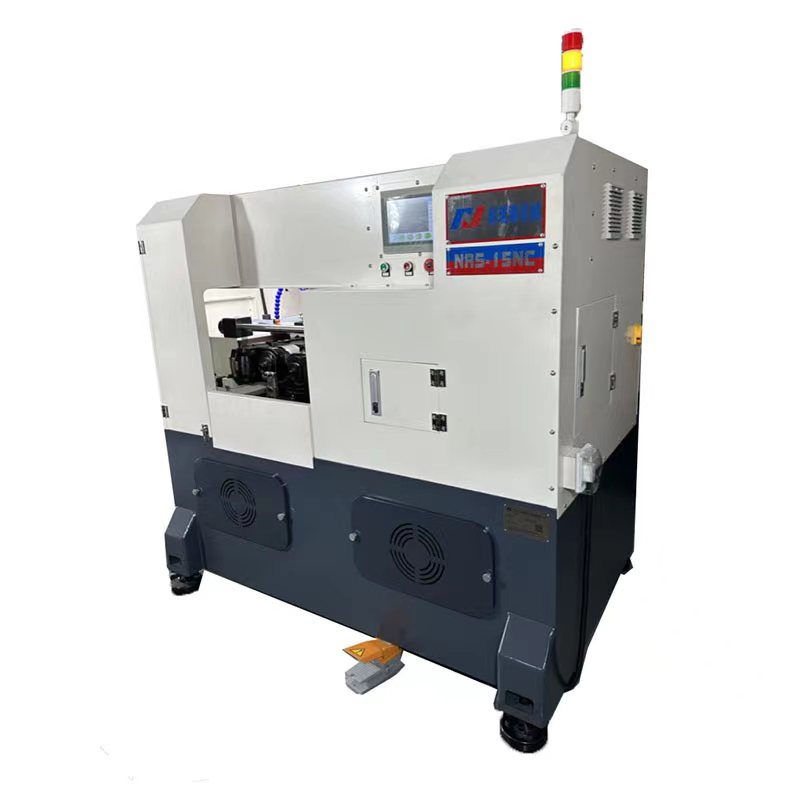

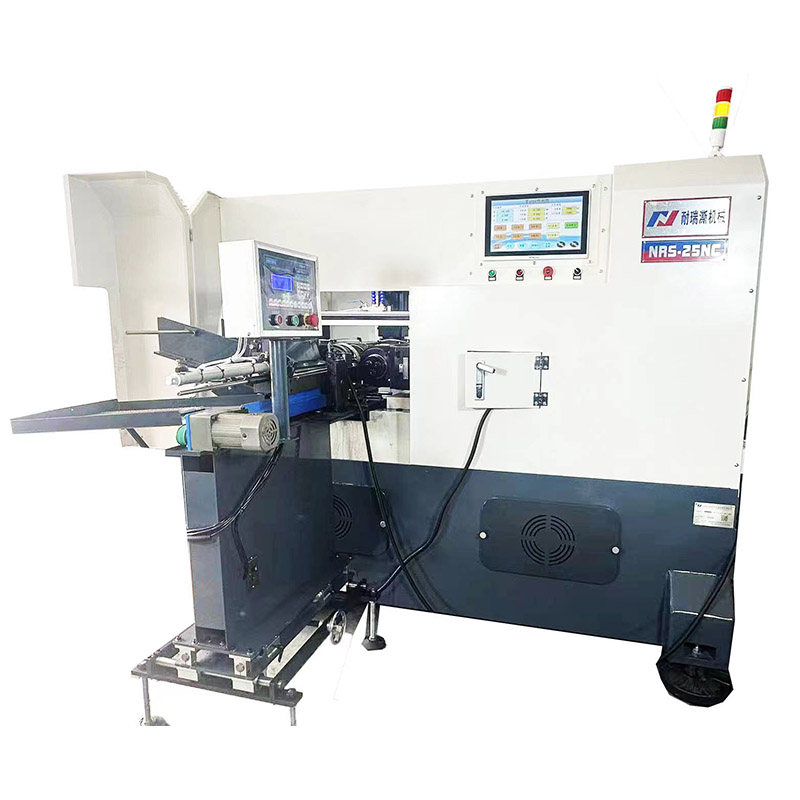

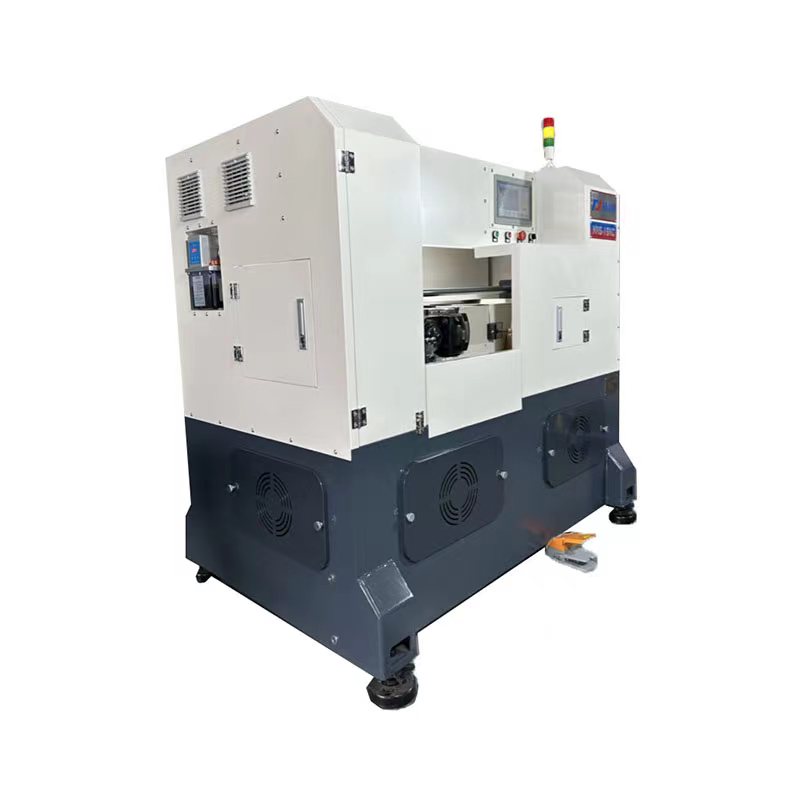

CNC Servo-Motor Thread Rolling Machine

CNC Servo-Motor Thread Rolling Machine

Jeg 、 de vigtigste funktioner i denne CNC -trådrullende maskine:

   A. Modelkode er Servo Motor Drive, maksimal output 30Tons.

  B. Følgende arbejdsemner kan laves i henhold til rullen:

   1. [I FEED]: Ofte brugte 55 ° og 60 ° trekanttråd kan CNC-trådrullingsmaskinen behandle arbejdsemne:

       Diameter ≤φ80mm, tonehøjde 8,0 mm, den maksimale længde er 150 mm

  2..

C. Strukturelle funktioner: De to rulleaksler er drevet af servomotorer, og foderakslen rulles af servomotorer

     Beadstangoverførsel til foder.

D. Denne rullende maskine kan også behandle en række tandformprodukter, såsom: orme tænder, trapezoide tænder, kugle

   Skrue, rullende, knurling, rullende rille osv. Skal bestemmes i henhold til tegneoverfladen.

II 、 Tekniske specifikationer:

 1. den ydre diameter på rullende tråd: φ3 ~ φ80mm

 2. rullende trådhøjde: 0,6 ~ 8,0 mm

 3. spindelhastighed: 10 ~ 60 o / min (stepless hastighedsregulering)

 4. den ydre diameter af trådrulle (MAX): φ210mm, keyway størrelse 20*8 mm/mm.

 5. Spindel Yderdiameter: φ75mm (H7)

 6. Bredde og længde af trådrulle: Den længste kan bruges til 150 mm i henhold til kravet fra emnet

 Med, - de generelle fælles specifikationer er 35, 40, 50, 60, 70, 100 mm

  7. Maksimal afstand mellem to spindler: 280 mm

 8. Minimumsafstand mellem to spindler: 180 mm

 9. Maksimalt rullende tryk: 30 ton

 10. Roller Drive hestekræfter: 11kW

 11. Feed fremdrift hestekræfter: 5,5 kW

 12. Højde fra jord til rullecenter: 1050 mm

 13. Floorområde: 2100lmm*1600wmm*2100HMM

 14. Nettovægt: 3200 kg; Bruttovægt: 3000 kg
